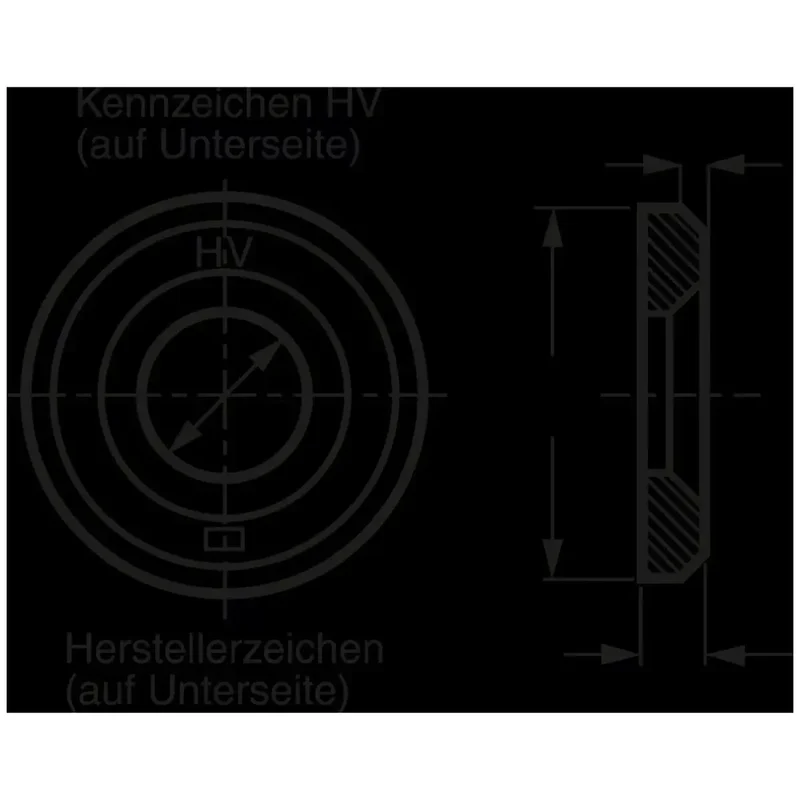

SHB, EN 14399-6, Fabrikat Koelner, 24 mm, C45, HV, tZn, WAZ 3.1

Maximale Sicherheit und Effizienz mit der HV-Schraubverbindung von Koelner

Die perfekte Lösung für den Stahl-, Hoch-, Tunnel- und Brückenbau - die SHB, EN 14399-6, Fabrikat Koelner, 24 mm, C45, HV, tZn, WAZ 3.1

Die hochfeste, planmäßig vorspannbare Schraubverbindung von Koelner ist speziell für den Metallbau konzipiert. Sie ersetzt die DIN 6916 und bietet eine Vielzahl von Vorteilen:

Anwendung: Die Schraubverbindung ist ideal für den Stahl-, Hoch-, Tunnel- und Brückenbau. Sie eignet sich hervorragend für sicherheitsrelevante Verschraubungen und wird vorrangig in gleitfesten Verbindungen eingesetzt.

Bauaufsichtlich zugelassen: Nach DIN EN-14399-1, bietet diese Schraubverbindung höchste Sicherheit und Qualität.

Eigenschaften: Das festgelegte Verhältnis von Anziehmoment und Vorspannkraft sorgt für eine hohe Anwendungssicherheit. Die Schrauben der Festigkeitsklasse 10.9 (mit großer Schlüsselweite) ermöglichen einen effizienten Einsatz. Bei gleichem Kraftschluss werden weniger Schrauben benötigt oder kleinere HV-Schrauben. Die Kennzeichnung der Bauteile ermöglicht eine genaue Rückverfolgung der Bauteile. Die komplette Garnitur stammt nur von einem Hersteller.

Montageanweisung: Zwei wichtige Verfahren zur Erreichung einer definierten Vorspannkraft sind das modifizierte Drehmomentverfahren nach EN 1993-1-8 und das kombinierte Vorspannverfahren nach EN 1090-2. Die Scheibenfase zum Schraubenkopf bzw. zur Mutter und die Muttern mit der Prägung nach Außen sorgen für eine einfache Montage. Grundsätzlich muss immer die Mutter gedreht werden, um die Garnitur zu spannen.

Merkmale: Normnummer: 14399, Norm: EN 14399 6, Form: 6, Geometrische Abweichung: Koelner Rawlplug, Material: Stahl, Güte: C45, HV, Beschichtung: tZn, Nenngröße: 24.

Hinweise: Ersatz DIN 6916.
