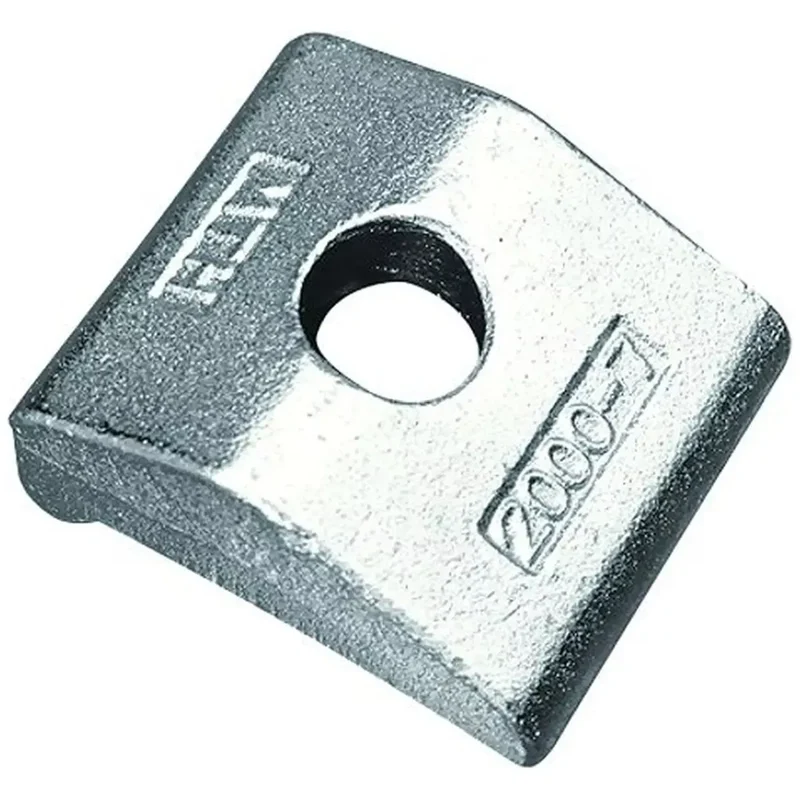

MTH Klemmplatte Nova Grip M8 vz – VPE 200

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M8 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit unserer hochwertigen Klemmplatte

Die MTH Klemmplatte Nova Grip M8 vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht die Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch für die Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet. Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur und sie ist jederzeit leicht demontierbar. Die Montage ist zeitsparend und erfordert keine Bohr- und Schweißarbeiten.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Träger im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen geeignet. Keine Zulassung für M8.

Bauaufsichtlich zugelassen: MTH Trägerklemmverbindungen mit MTH Klemmplatten Nova Grip 10 bis 24 für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur und sie ist jederzeit leicht demontierbar. Die Montage ist zeitsparend und erfordert keine Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 32
• Schraubendurchmesser: M 8
• Lochdurchmesser d1: 9
• Klemmhöhenbereich G: -6 bis 10
• Nasenlänge e1: 15
• Abstand Klemmenende - Anfang Bohrung c1: 16
• Länge l1: 36
• Höhe h1: 21

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
