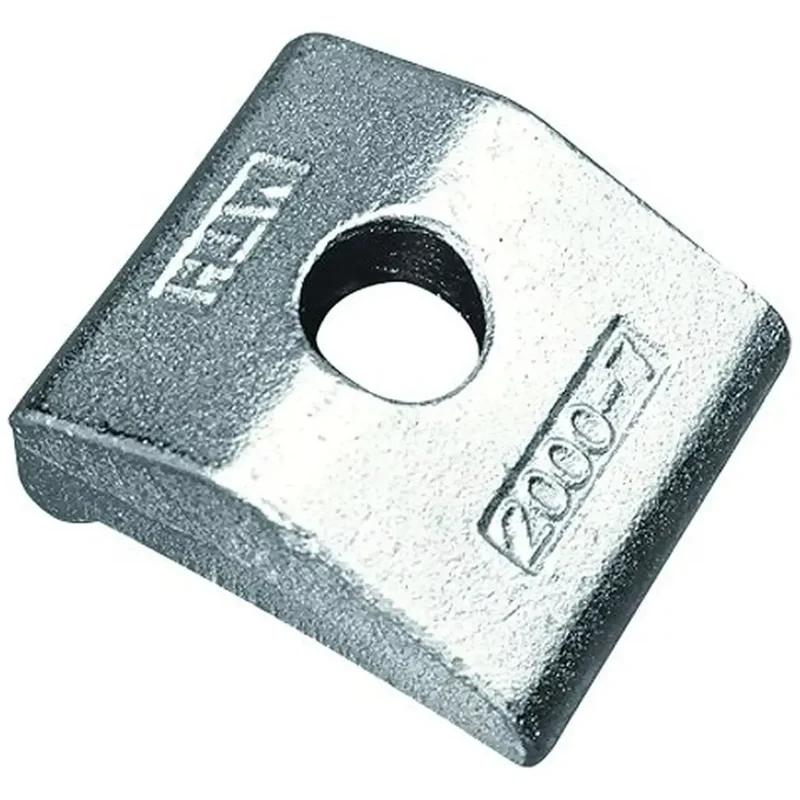

MTH Klemmplatte Nova Grip M16 vz – VPE 80

89,68 €163,60 €45% OFF
Menge

Beschreibung

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M16 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit unserer hochwertigen Klemmplatte

Die MTH Klemmplatte Nova Grip M16 vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht die Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet. Mit ihrer DIBt Zulassung Z-14.4-493 erfüllt sie alle bauaufsichtlichen Anforderungen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Träger im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen geeignet.

Bauaufsichtlich zugelassen: Die Klemmplatte besitzt die DIBt Zulassung Z-14.4-493 und ist somit für Verbindungen sich kreuzender Träger, übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

  • Beschichtung: vz

  • Güte: ST

  • Material: Stahl galvanisch verzinkt

  • Breite b1: 50

  • Schraubendurchmesser: M 16

  • Lochdurchmesser d1: 17

  • Klemmhöhenbereich G: -7 bis 17

  • Nasenlänge e1: 20

  • Abstand Klemmenende - Anfang Bohrung c1: 25

  • Länge l1: 57

  • Höhe h1: 30

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
