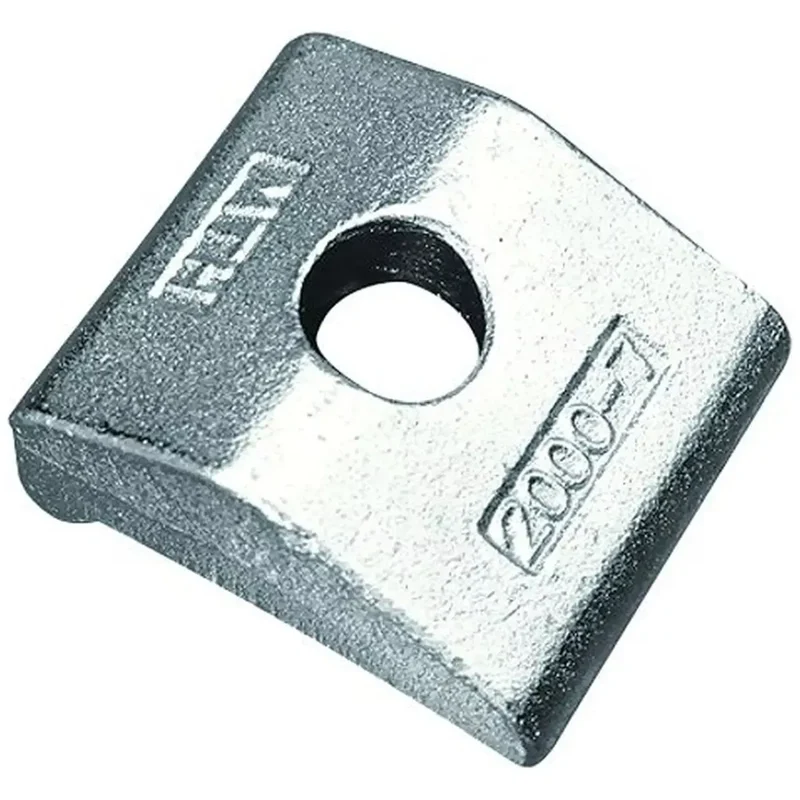

MTH Klemmplatte Nova Grip M12 vz – VPE 150

240,15 €450,45 €46% OFF
Menge

Beschreibung

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M12 LA vz

Verbinden Sie Doppel T-Träger im Handumdrehen - ohne Bohr- und Schweißarbeiten

Die MTH Klemmplatte Nova Grip M12 LA vz ist ein unverzichtbares Werkzeug für alle, die im Stahl-, Kran-, Hoch- und Tiefbau tätig sind. Sie ermöglicht die Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen geeignet.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip verfügt über die DIBt Zulassung Z-14.4-493. Sie ist für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die MTH Klemmplatte Nova Grip ist aus Vergütungsstahl 45+N gefertigt und im Gesenk geschmiedet. Sie ist galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

  • Beschichtung: vz
  • Güte: ST
  • Material: Stahl galvanisch verzinkt
  • Breite b1: 38
  • Schraubendurchmesser: M 12
  • Lochdurchmesser d1: 13
  • Klemmhöhenbereich G: -4 bis 13
  • Nasenlänge e1: 25
  • Abstand Klemmenende - Anfang Bohrung c1: 19
  • Länge l1: 53
  • Höhe h1: 23

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
