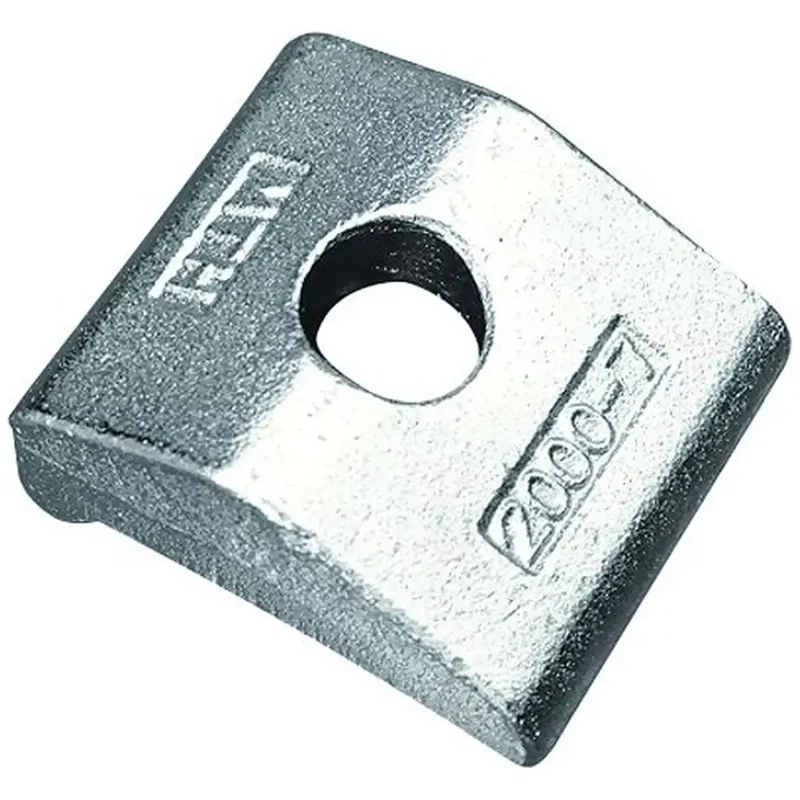

MTH Klemmplatte Nova Grip M12 fvz – VPE 100

121,76 €192,90 €36% OFF
Menge

Beschreibung

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M12 fvz

Ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau sowie für Solar Freilandanlagen

Die MTH Klemmplatte Nova Grip M12 fvz ist ein hochwertiges Produkt, das speziell für die Verbindung von Doppel T-Trägern im Kreuzverbund entwickelt wurde. Sie ist ideal für den Einsatz im Stahl-, Kran-, Hoch- und Tiefbau sowie zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch ideal zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip M12 fvz verfügt über die DIBt Zulassung Z-14.4-493. Sie ist für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

  • Beschichtung: tZn
  • Güte: ST
  • Material: feuerverzinkter Stahl
  • Breite b1: 38
  • Schraubendurchmesser: M 12
  • Lochdurchmesser d1: 13
  • Klemmhöhenbereich G: -6 bis 14
  • Nasenlänge e1: 17
  • Abstand Klemmenende - Anfang Bohrung c1: 19
  • Länge l1: 43
  • Höhe h1: 23

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
