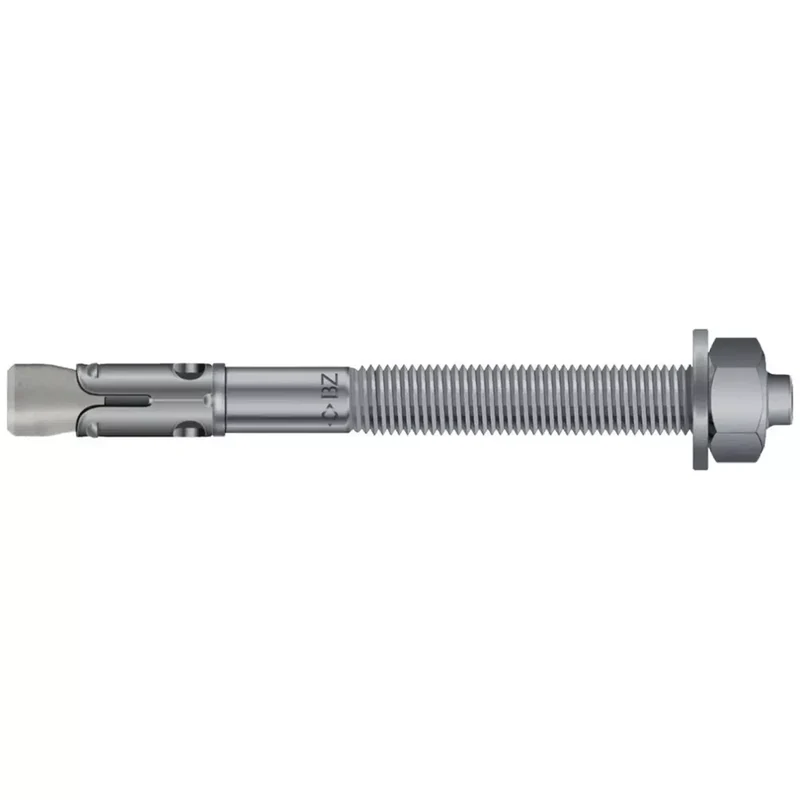

MKT BZ plus 10-10-30/90 A4

Anwendung:

Die MKT Bolzenanker BZ-Plus dienen zur Befestigung mittelschwerer bis schwerer Gegenstände in Beton. Haupteinsatzgebiete sind Metallkonstruktionen aller Art und Fassadenunterkonstruktionen.

Bauaufsichtlich zugelassen:

Europäisch Technische Zulassung, Option 1, gerissener Beton, M 8 bis M 20 Zul.-Nr. ETA-99/0010 für Edelstahl A4 und HCR 1.4529.

Eigenschaften:

Die MKT Bolzenanker BZ-Plus sind im Durchsteckverfahren montierbar. Der geringe Bohrdurchmesser sorgt für eine zeitsparende Montage.

Montageanweisung:

Montage nur mit Drehmomentschlüssel zugelassen.
Fußnote: *) Je nach Verankerungstiefe können verschiedene Klemmbereiche gewählt werden. Bei reduzierter Setztiefe bitte die reduzierten Lasten beachten.

Vorteile:

-3-geteilter Spreizclip für eine optimale Anpressung an die Bohrlochwand
-geringe Bohrdurchmesser
- zeitsparende, wirtschaftliche Montage
-sind im Vergleich mit diversen Mitbewerbern für höhere Zug- und Querlasten, sowie für geringere Achs- und Randabstände zugelassen.

Merkmale

• Beschichtung: blk
• Güte: A4
• Gewinde (d x L): M 10 x 42 mm
• Typ: BZ plus
• Nutzlänge tfix max./min. Last: 10 / 30 mm
• Material: nicht rostender Stahl A4
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 75
• Bohrernenndurchmesser d0: 10
• Kraftangriff: SW 17
• Dübellänge: 90
