Lindapter AF12 mittel fvz

Maximieren Sie Ihre Konstruktionseffizienz mit Lindapter AF12 mittel fvz

Ein vielseitiges und zuverlässiges Befestigungselement für anspruchsvolle Anwendungen

Der Lindapter AF12 mittel fvz ist ein hochwertiges Befestigungselement, das speziell für den Einsatz mit Schrauben der Güte 8.8 und 10.9 entwickelt wurde. Es bietet eine Vielzahl von Anwendungsmöglichkeiten und ist besonders geeignet für die Montage an Stahlprofilen mit unterschiedlichen Flanschstärken sowie im Niedrigtemperaturbereich.

Anwendung: Die Klemme ist ideal für hohe Schubbelastungen und verfügt über eine Schraubenkopfaufnahme zur Verdrehsicherung des Schraubenkopfes beim Festziehen. Sie ist auch bei Langlöchern verwendbar und eignet sich für Flansche bis 10°, ideal für Schienenprofile.

Bauaufsichtlich zugelassen: Der Lindapter AF12 mittel fvz verfügt über Zulassungen wie ETA, CE-Kennzeichnung und TÜV, was seine Qualität und Zuverlässigkeit unterstreicht.

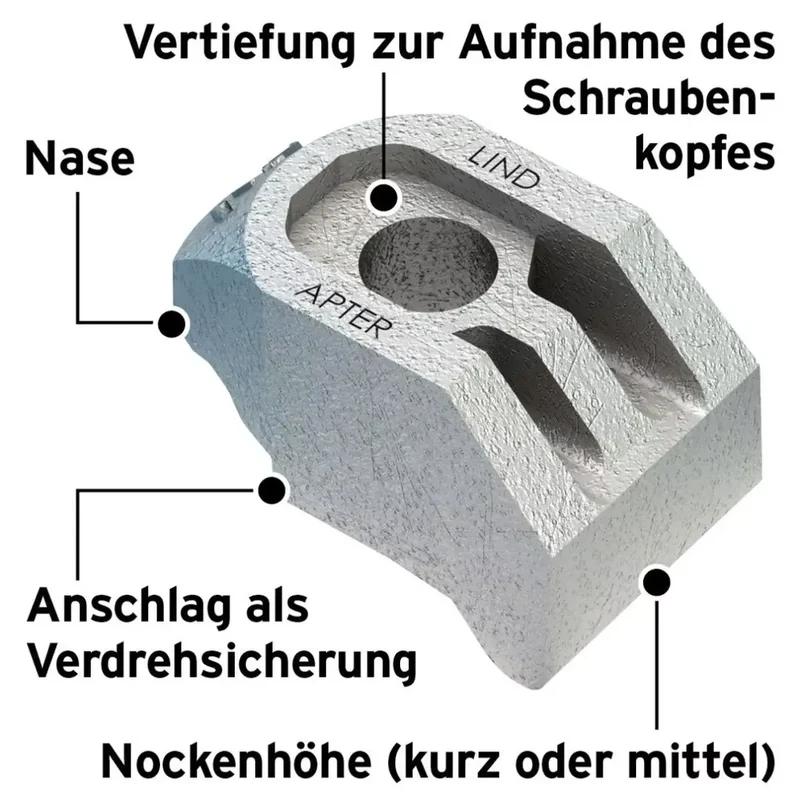

Eigenschaften: Der Anschlag dient als Verdrehsicherung am Trägerflansch. In Kombination mit dem Einlegeteil AFW wird eine glatte Auflagefläche für Mutter oder Schraubenkopf geschaffen (auch für Verbindungen nach DIN EN 14399).

Montageanweisung: Verwendung von Schrauben der Festigkeitsklassen 8.8 und 10.9. Fußnote: *) zulässige Belastung (Zuglast Sicherheitsfaktor 5: 1, Schublast Sicherheitsfaktor 2: 1)**) mit Einlegeteil AFW***) Sicherheitsfaktor 3,2: 1.

Vorteile: Der Lindapter AF12 mittel fvz bietet zahlreiche Vorteile wie internationale Zulassungen, kein Bohren oder Schweißen, keine Beschädigung des Korrosionsschutzes, Justierbarkeit während der Montage, einfache und kostengünstige Montage und keine Spezialwerkzeuge erforderlich.

Merkmale: Abmessung T: 17 mm, Beschichtung: tZn, Güte: ST, Material: feuerverzinkter Stahl, Abmessung Y: 27 mm, Nockenhöhe V: 12,5 mm, Abmessung X: 27 mm, Abmessung T mit Typ AFW: 22 mm, Schraube Z: M 12.

Hinweise: Der Typ AF ist einsetzbar mit Schrauben der Güte 8.8 und 10.9, wobei unterschiedliche Werte zum Tragen kommen (siehe Auswahltabelle).
