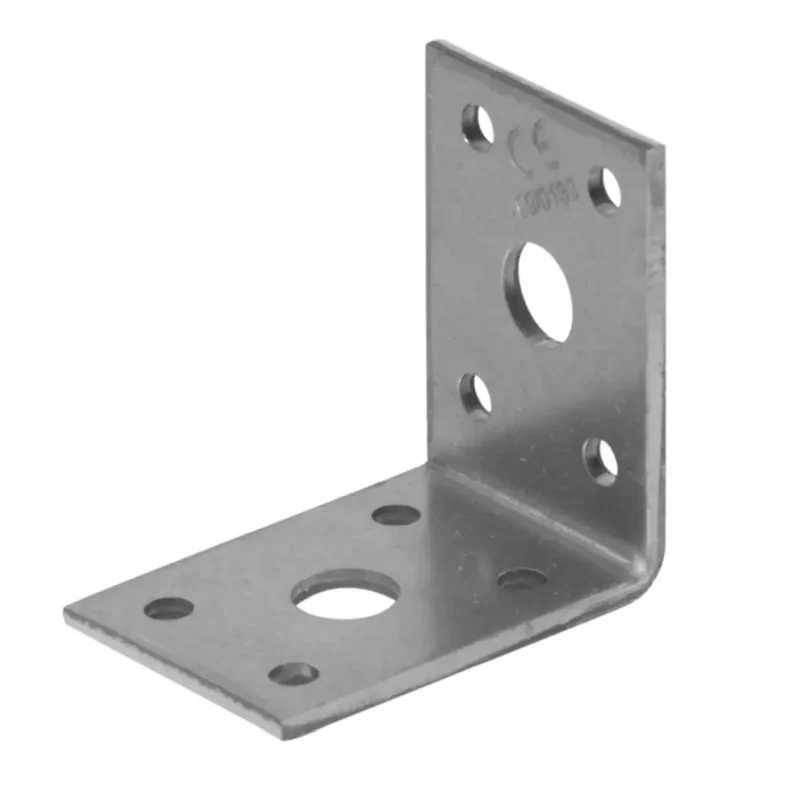

Gutzeit Winkelverbinder ohne Sicke 50x160x40 tzn – VPE 50 St

Verstärken Sie Ihre Konstruktionen mit den Gutzeit Winkelverbindern ohne Sicke 50x160x40 tzn

Vielseitige Anwendungsmöglichkeiten und hohe Qualität für Ihre Bauprojekte

Die Gutzeit Winkelverbinder ohne Sicke sind ein unverzichtbares Hilfsmittel für Ihre Bauprojekte. Sie bieten:

Anwendung: Ob zur Befestigung von Kanthölzern auf Mauerwerk, Beton oder für Holz/Holzverbindungen - diese Winkelverbinder sind vielseitig einsetzbar. Für höhere Anforderungen empfehlen wir Winkelverbinder mit Sicke.

Bauaufsichtlich zugelassen: Die Winkelverbinder sind mit der Europäisch Technischen Zulassung (ETA-09/0133) ausgezeichnet.

Eigenschaften: Der Korrosionsschutz beträgt 275 g/m2 beidseitig, was einer Zinkschichtdicke von ca. 20 µm entspricht.

Montageanweisung: Die Befestigung erfolgt mit Sondernägeln/Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef = 31mm, Bolzen Ø 10 mm mit min (NRk; VRk) = 5 kN. Die Nägel sollten nahe der Biegelinie in den tragenden Balken eingeschlagen werden.

Merkmale:

• Beschichtung: tZn
• Güte: ST
• Breite: 40 mm
• Tiefe: 50
• Lochanzahl x Lochdurchmesser: 14 x 5 mm / 3 x 13 mm
• Stärke: 3.0
• Material: feuerverzinkter Stahl
• Höhe: 160
