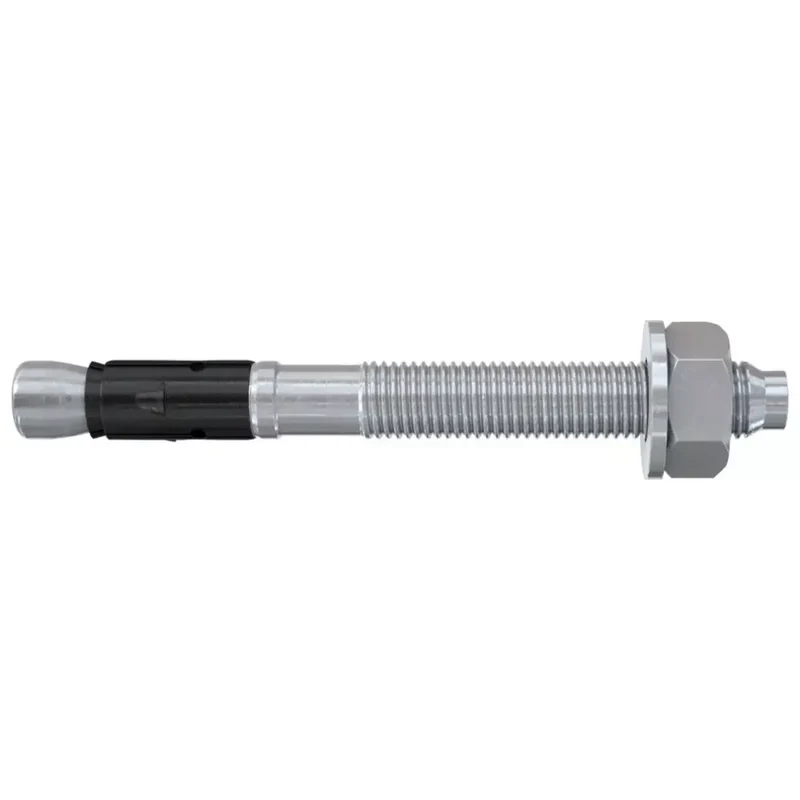

fischer FAZ II 16/50 (10)

Maximale Sicherheit und Flexibilität mit dem fischer Bolzenanker FAZ II

Der ideale Stahlanker für die Befestigung schwerer Lasten in gerissenem Beton

Der fischer Bolzenanker FAZ II ist ein Hochleistungsanker für höchste Ansprüche. Er ermöglicht die sichere und flexible Befestigung schwerer Lasten in gerissenem Beton. Dank seiner einfachen Montage und hohen Tragfähigkeit ist er ideal für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Anwendungsbereiche: Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden, Holzkonstruktionen.

Bauaufsichtliche Zulassungen: Zugelassen für Beton C20/25 bis C50/60, gerissen und ungerissen; geeignet für Beton C12/15; Beton C80/95 (Gutachten vorhanden); Naturstein mit dichtem Gefüge.

Eigenschaften: Die fischer Ankerbolzen FAZ II sind für die Vor- und Durchsteckmontage geeignet und durch das längere Gewinde optimal für Abstandsmontagen. Sie sind auch für Anwendungen in Erdbebengebieten (Seismik) zugelassen.

Montageanweisung: Die Montage ist nur mit einem Drehmomentschlüssel zugelassen. Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.

Vorteile: Nach der neuen Bewertung (ETA) erhöhen sich die Zugtragfähigkeiten entscheidend. Dadurch werden weniger Anker benötigt; Die variablen Verankerungstiefen bei den Größen M8 bis M16 ermöglichen erstmals ein millimetergenaues Anpassen an die Lasten; Die Ausführung mit Hutmutter bietet eine optisch schöne Verankerung und schützt aufgrund der runden Form auch vor Verletzungen; Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1, für sichere und zugelassene Verankerungen; Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.

• Beschichtung: vz
• Güte: ST
• Gewinde (d x L): M 16 x 109 mm
• Typ: FAZ II
• Nutzlänge tfix max./min. Last: 50 / 70 mm
• Material: Stahl galvanisch verzinkt
• Scheibendurchmesser x Dicke: 30 x 3 mm
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 160
• Bohrernenndurchmesser d0: 16
• Kraftangriff: SW 24
• Dübellänge: 173
