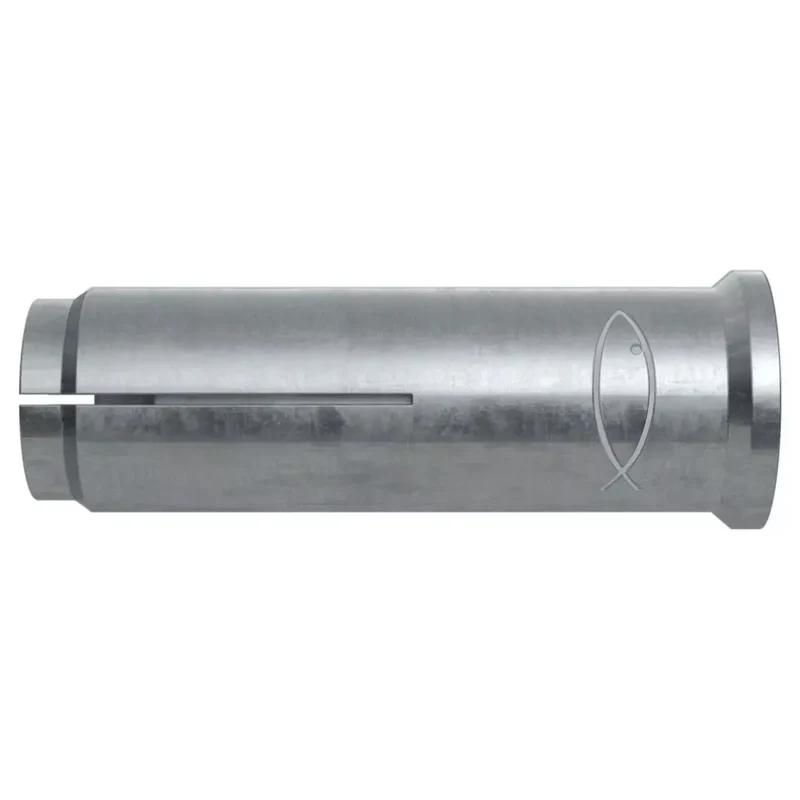

fischer EA II M20 (10)

Verankern Sie sicher und zuverlässig mit dem fischer Einschlaganker EA II M20

Der ideale Innengewindeanker für Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich

Der fischer Einschlaganker EA II M20 ist aus galvanisch verzinktem Stahl und nicht rostendem Stahl gefertigt, was ihn zu einer langlebigen und zuverlässigen Wahl für Ihre Verankerungsbedürfnisse macht. Er ist ideal für die Verankerung von Sprinkleranlagen, Kabeltrassen und Konsolen sowohl im Innen- als auch im Außenbereich. Mit der Europäischen Technischen Bewertung für ungerissenen Beton, der Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und der Brandeignung nach Feuerwiderstandsklasse 120 bietet er ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt, während der angeprägte Rand ein Tieferrutschen verhindert.

Anwendung: Rohr- und Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen und Leitern, Gitter, Stahlkonstruktionen, Maschinen, Konsolen, Schalungsstützen.

Bauaufsichtlich zugelassen: Zugelassen für: Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Geeignet für: Beton C20/25 bis C50/60, ungerissen; Beton C12/15; Naturstein mit dichtem Gefüge.

Eigenschaften: Geringe Setztiefen. Leichtes, auch mehrfaches Lösen und erneutes Befestigen der Anbauteile möglich. Der Innengewindeanker EA II hat einen angeformten Rand, der ein Tieferrutschen bei zu tief gebohrten Löchern verhindert. Optische Setzkontrolle durch eine Prägung beim Einschlagen mit dem Setzwerkzeug EAW.

Montageanweisung: Einschlaganker sind wegkontrolliert. Trotzdem ist für das Anziehen der Schrauben oder Kontermuttern ein Drehmomentschlüssel vorgeschrieben. Fußnote: *) extra lang, **) extra kurz.

Vorteile: Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt; Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung; Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.

• Beschichtung: vz
• Güte: ST
• Typ: EA II
• Material: Stahl galvanisch verzinkt
• Gewinde: M 20
• Min. Einschraubtiefe: 20 mm
• Max. Einschraubtiefe: 34 mm
• Bohrernenndurchmesser d0: 25
• Min. Bohrlochtiefe: 85
• Dübellänge: 80

Hinweise: Bei Verwendung des Fischer Setzwerkzeuges EAW H Plus entfallen die bei vielen Einschlagankern üblichen Probebelastungen.
